تحويل التصميمات الهندسية من مخططات على الورق إلى منشآت آمنة وقابلة للتنفيذ يبدأ من فهم دقيق للعناصر التي تحمل أحمال المشروع. وتأتي الركائز الخرسانية في مقدمة هذه العناصر عندما تتطلب ظروف التربة والأحمال استخدام أساسات عميقة،وتأتي الركائز الخرسانية في صدارة هذه العناصر كلما تصدت الهندسة لتربة ضعيفة أو أحمال ضخمة؛ فهي الخط الدفاعي الأول الذي يمتص إجهادات المنشأ ويغرسها بأمان في عمق الطبقات الصخرية والصلبة لضمان ثبات المنشأة.
في هذا الدليل، نتناول الركائز الخرسانية من الألف إلى الياء، بدايةً من أنواعها واستخدامات كل نوع (سواء كركائز إنشائية أو كخوازيق أساسات عميقة)، مرورًا بأساسيات التصميم و حسابات الاحمال وقدرة التحمل، وصولاً إلى خطوات التنفيذ الميداني واختبارات الركائز وإجراءات ضبط الجودة وفق أحدث الكودات المعتمدة.
ما هي الركائز الخرسانية وما أهميتها الإنشائية؟
تُعرف الركيزة الخرسانية بأنها عنصر إنشائي مصمم لنقل الأحمال (سواء كانت أحمالاً ميتة مثل وزن المنشأ، أو أحمالاً حية كالحركة والأثاث، أو أحمالاً بيئية كأحمال الرياح والزلازل) وتوزيعها بطريقة تضمن استقرار المنشأ وعدم تعرضه للهبوط أو الانهيار.
تتجلى أهمية الركائز الخرسانية في النقاط التالية:
- نقل وتوزيع الأحمال: تعمل وسيطاً هندسياً ينقل القوى الرأسية والأفقية والعزوم من الكمرات والأعمدة إلى الأساسات ومنها إلى التربة.
- مقاومة الهبوط المتفاوت (Differential Settlement): تضمن الركائز استقرار المبنى بشكل متوازن وتمنع حدوث تشققات ناتجة عن هبوط أجزاء من المبنى دون الأخرى.
- توفير الثبات ضد القوى الجانبية: تمنح المنشأ صلابة وتوازناً مرتفعاً أثناء الهزات الأرضية أو الرياح العاتية.
مرجع هندسي: تحدد اشتراطات الكود الأمريكي للخرسانة المسلحة (ACI 318) المبادئ الأساسية لضمان الصلابة والسلامة الإنشائية لعناصر الدعم الخرسانية بما يضمن حماية المنشأة طوال عمرها الافتراضي.
الأنواع الإنشائية للركائز الخرسانية في تحليل المنشآت
في التحليل الإنشائي للمباني والجسور، تختلف سلوكيات الركائز بناءً على درجتها في التقييد ومنع الحركة أو الدوران. وتنقسم بشكل أساسي إلى ثلاثة أنواع:
1. الركيزة الثابتة (Fixed Support)
تعد من أكثر الركائز تقييداً؛ إذ تمنع الحركة في الاتجاهين الرأسي والأفقي، كما تمنع الدوران تماماً.
- ردود الأفعال (Reactions): تولّد رد فعل رأسياً Ry، أفقياً Rx، وعزماً مانعاً للدوران (M).
- التطبيق الشائع: اتصال الأعمدة الخرسانية بالقواعد المسلحة الجسئة أو اتصال الكمرات بالأعمدة المصبوبة معها ككتلة واحدة (Monolithic joints).

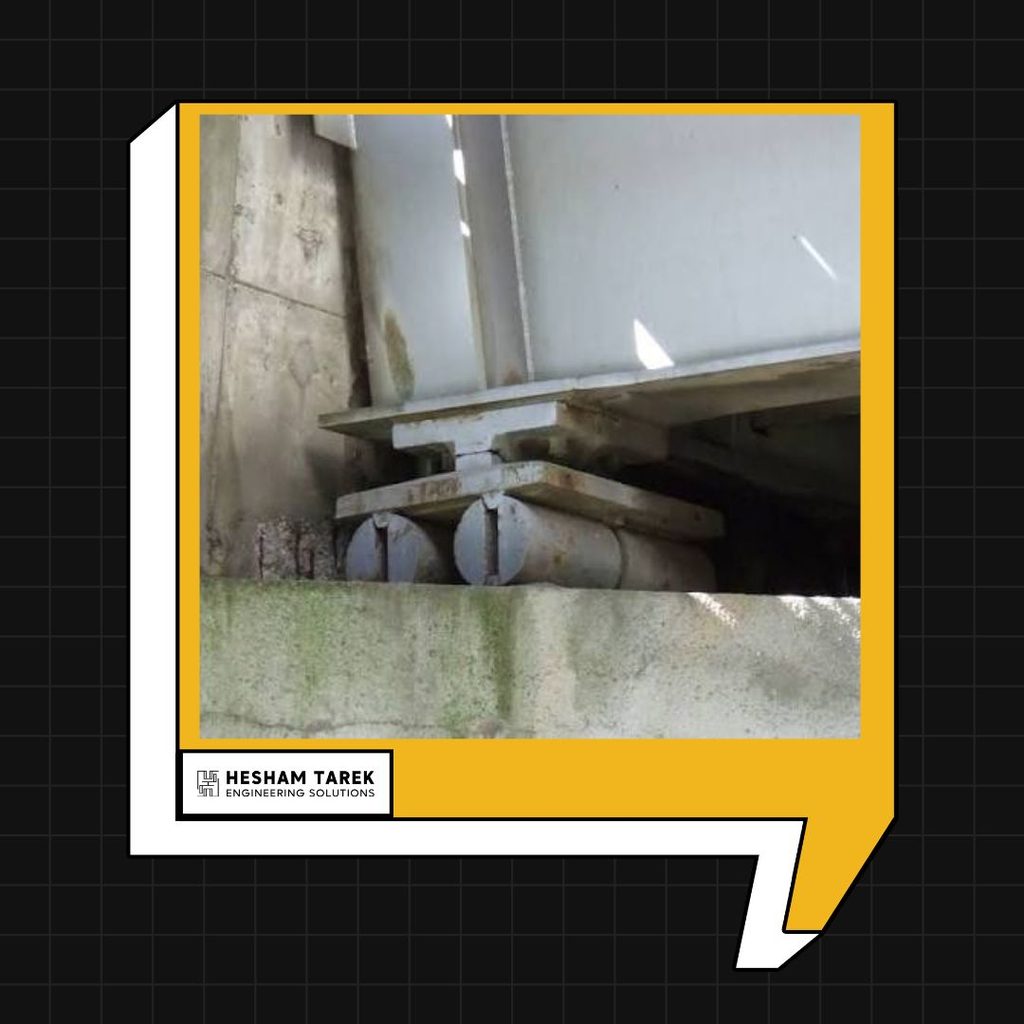

2. الركيزة المفصلية (Hinged / Pinned Support)
تسمح هذه الركيزة بالدوران الهندسي حول محورها، ولكنها تمنع الحركة الانتقالية في الاتجاهين الرأسي والأفقي.
- ردود الأفعال (Reactions): تولّد رد فعل رأسياً (Ry) وأفقياً (Rx)، بينما يكون العزم عندها مساوياً للصفر (M = 0).
- التطبيق الشائع: أطراف الكباري أو اتصالات الإطارات الإنشائية (Frames) التي تُصمم لتسمح بدوران محدود دون نقل عزوم سالبة.
3. الركيزة المنزلقة (Roller Support)
تمنع الحركة في اتجاه واحد فقط (عادة العمودي على سطح الركيزة)، بينما تسمح بالحركة الأفقية وبالدوران بحرية.
- ردود الأفعال (Reactions): تولّد رد فعل في اتجاه تقييد الحركة فقط (Ry).
- التطبيق الشائع: تستخدم بكثرة في ركائز الجسور (Bridge Bearings) المصنوعة من النيوبرين والمقواة بالخرسانة، وذلك للسماح بالتمدد والانكماش الحراري للجسور دون توليد إجهادات إضافية داخل المنشأ.
الركائز الخرسانية كأنظمة أساسات عميقة (Concrete Piles)
عندما تكون التربة السطحية ضعيفة وغير قادرة على تحمل أحمال المنشأ، يتجه المهندسون إلى استخدام الركائز الخرسانية كأنظمة أساسات عميقة (الخوازيق الخرسانية) لنقل الأحمال إلى طبقات أعمق وأكثر صلابة.
تصنيف الركائز حسب ميكانيكية نقل الحمل للتربة
- ركائز الارتكاز (End-Bearing Piles): تعمل مثل الأعمدة الممتدة تحت الأرض؛ حيث تستند نهايتها السفلى مباشرة على طبقة صخرية أو تربة قوية جداً.
- ركائز الاحتكاك (Friction Piles): تُستخدم عندما تكون الطبقة الصخرية على أعماق بعيدة جداً؛ حيث تعتمد الركيزة على قوة الاحتكاك السطحي بين جدار الخرسانة الخارجي والتربة المحيطة بها لنقل الحمل.
تصنيف الركائز حسب طريقة التنفيذ
| وجه المقارنة | الركائز مسبوقة الصب (Precast Piles) | الركائز المصبوبة في الموقع (Cast-in-Place / Bored Piles) |
| طريقة التصنيع | تُصب وتُعالج داخل المصنع ثم تُنقل للموقع. | تُحفر لها آبار في الموقع وتُصب فيها الخرسانة. |
| طريقة التنفيذ | يتم دقها أو غرزها باستخدام المطارق الهيدروليكية. | يتم حفرها بواسطة البريمة المستمرة (CFA) أو الحفر الدوار. |
| ضبط الجودة | ممتاز جداً لسهولة التحكم في ظروف الصب والمعالجة. | يتطلب رقابة ميدانية صارمة لضمان عدم تعشيش الخرسانة. |
| الضوضاء والاهتزاز | عالية جداً بسبب عمليات الدق. | منخفضة، وتعتبر مثالية للمناطق السكنية المزدحمة. |
| طول الركيزة | محدد بإمكانيات النقل والرفع الميداني. | يمكن تنفيذها بأعماق كبيرة جداً تتجاوز 50 متراً. |
حساب قدرة تحمل الركائز الخرسانية خطوة بخطوة
تعتمد قدرة تحمل الركيزة الخرسانية القصوى Qu على المجموع الجبري لمقاومة الارتكاز عند القاع ومقاومة الاحتكاك السطحي على طول جسم الركيزة.
المعادلة العامة لقدرة التحمل:
Qu = Qb + Qs = qb Ab +sum fs As
حيث أن:
- Qu: قدرة التحمل القصوى للركيزة (Ultimate Bearing Capacity).
- Qb: مقاومة التربة عند قاع الركيزة (Tip/Base Resistance).
- qb: أقصى جهد تحمل للتربة عند مستوى ارتجاز الركيزة.
- Ab: مساحة مقطع قاع الركيزة.
- Qs: مقاومة الاحتكاك السطحي الجانبي (Skin Friction).
- fs: إجهاد الاحتكاك السطحي بين الخرسانة والتربة لكل طبقة.
- As: المساحة السطحية لجدار الركيزة الملامس للتربة.
ولحساب قدرة التحمل المسموح بها (Allowable Load Capacity) التي يُصمم عليها المنشأ بأمان، يتم تطبيق معامل أمان (Factor of Safety – FS) يتراوح عادة بين 2.0 إلى 3.0:
Q allowable =Qu/FS
خطوات التنفيذ الميداني واختبارات ضبط الجودة (QC/QA)
يتطلب تنفيذ الركائز الخرسانية في الموقع دقة عالية ودراية بالخطوات التنفيذية لضمان سلامة جودة الخرسانة المسلحة تحت الأرض:

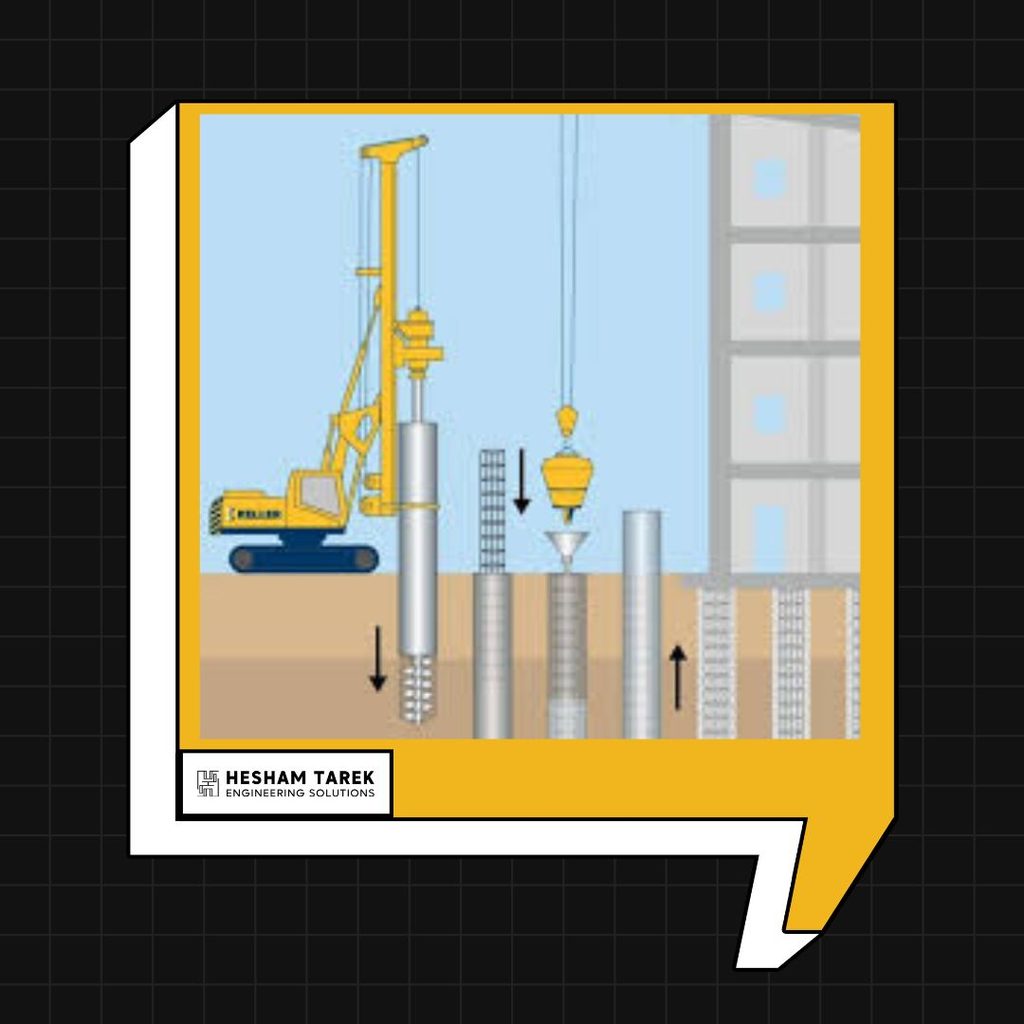

خطوات التنفيذ الميداني للركائز المصبوبة في الموقع:
- تحديد المواقع والرفع المساحي: تحديد مركز كل ركيزة بدقة باستخدام الأجهزة المساحية (Total Station).
- أعمال الحفر: استخدام معدات الحفر المناسبة (مثل البريمة CFA)، وفي حال وجود مياه جوفية أو تربة غير متماسكة، يُستخدم سائل البنتونيت (Bentonite) أو الأنابيب الساندة (Casing) لمنع انهيار جوانب الحفر.
- تنزيل القفص الحديدي (Steel Cage): إدراج تسليح الركيزة مع تركيب مركزات بلاستيكية (Plastic Spacers) لضمان الغطاء الخرساني المحيط بالحديد.
- صب الخرسانة: تتم عملية الصب باستخدام أنبوب القمع (Tremie Pipe) الذي يمتد إلى قاع الحفرة، حيث تُصب الخرسانة من الأسفل إلى الأعلى لإزاحة أي سوائل أو رواسب، ومنع الانفصال الحبيبي للخرسانة.
اختبارات ضبط الجودة والحقل المعتمدة
- اختبار التحمل الاستاتيكي (Static Load Test): يُعد الاختبار الحاسم للتحقق من قدرة تحمل الركيزة؛ حيث تُحمّل الركيزة بأحمال تصل إلى 150% – 200% من الحمل التصميمي ويُقاس الهبوط الناتج وفق معايير ASTM D1143.
- اختبار النزاهة الديناميكي (Low Strain Dynamic Integrity Test – SIT): اختبار غير مدمّر يُستخدم للكشف عن أي انقطاعات، أو فراغات، أو تعشيش داخل جسم الركيزة الخرساني عبر تحليل الموجات الصوتية المنعكسة.
أبرز مشكلات الركائز الخرسانية وطرق معالجتها
قد تواجه الركائز الخرسانية بعض العيوب التنفيذية أو البيئية التي تؤثر في كفاءتها:
- تعشيش الخرسانة أو وجود فراغات داخلية:
- السبب: الصب غير المنتظم، أو انسداد أنبوب الصب، أو عدم تدرج الخرسانة بشكل صحيح.
- العلاج: حقن الركيزة بمادة سائلة عالية المقاومة من الجروت (Grouting Injection) تحت ضغط هيدروليكي لملء الفراغات.
- تآكل حديد التسليح بفعل المياه الجوفية والكبريتات:
- السبب: تسرب المياه الجوفية الحاوية على الأملاح والكبريتات إلى جسم الركيزة.
- العلاج: استخدام الأسمنت المقاوم للكبريتات (SRC) عند صب الركائز، وإضافة مواد كيميائية تقي الخرسانة من النفاذية، وضمان غطاء خرساني لا يقل عن 5 إلى 7.5 سم.
- الهبوط المتفاوت (Differential Settlement):
- السبب: تغير طبيعة التربة تحت القواعد أو عدم دقة تقرير فحص التربة.
- العلاج: تدعيم الأساسات عبر تقنية Sub-underpinning بزيادة عدد الركائز الخرسانية الحاملة للمبنى.
الخلاصة والخطوات القادمة
إن الاختيار الصحيح والتصميم الدقيق لـ الركائز الخرسانية لا يقتصران على تطبيق المعادلات الحسابية فحسب، بل يتطلبان فهماً شاملاً لطبيعة الموقع، وسلوك التربة، ومعايير ضبط الجودة الميدانية. يضمن هذا التكامل سلامة المنشآت واستدامتها ضد التحديات الإنشائية والبيئية.
