الدليل الشامل للبلاطات المسطحة (Flat Slab): الرفاهية المعمارية والقوة الإنشائية تعتبر البلاطات المسطحة (Flat Slab) هي الحل السحري في عالم الهندسة الإنشائية الحديثة.

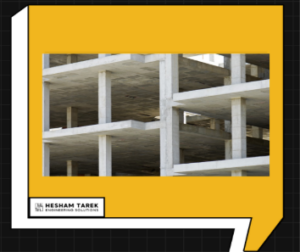

إذا كنت تبحث عن مساحات مفتوحة، سرعة في التنفيذ، وشكل جمالي مريح، فهذا النظام هو خيارك الأول. ما هو نظام الـ Flat Slab؟هو نظام إنشائي يتم فيه نقل الأحمال من البلاطة الخرسانية إلى الأعمدة مباشرة دون الحاجة إلى كمرات (Beams) ساقطة.
يتميز هذا النظام بوجود رقتين من الحديد (شبكة علوية وسفلية) لتعويض غياب الكمرات.

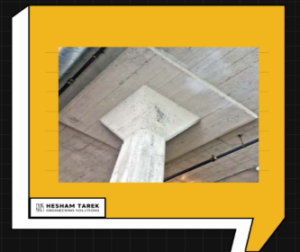

المكونات الرئيسية للنظام يقتصر الأمر على بلاطة وعمود فقط، بل هناك عناصر هندسية لتدعيم النظام:البلاطة (Slab): سمكها يتراوح غالباً بين 18 سم و 30 سم.رأس العمود (Column Capital): تقوية رأس العمود لزيادة مساحة مقاومة القص.

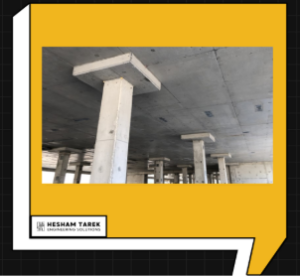

سقوط البلاطة (Drop Panel): زيادة سمك الخرسانة فوق العمود لمقاومة العزوم السالبة والقص الثاقب.تسليح القص (Punching Reinforcement): كانات أو كراسي حديدية خاصة لمواجهة اختراق العمود للبلاطة.
لماذا يفضل الملاك والمقاولون الـ Flat Slab؟
(المميزات)الحرية المعمارية: يمكنك وضع الحوائط في أي مكان، وتغيير التقسيم الداخلي مستقبلاً بسهولة.توفير الوقت: شدة خشبية بسيطة (فلات) لا تحتاج لتقطيع وتفصيل أماكن للكمرات.
ارتفاعات صافية: يوفر مساحة رأسية أكبر، مما يسمح بمرور مواسير التكييف والحريق (MEP) بسهولة تحت السقف.تقليل الأدوار: توفير 20 إلى 30 سم في كل دور قد يسمح بإضافة دور كامل في الأبراج المرتفعة.
❌ التحديات والعيوب (ما يجب الحذر منه)زيادة التكلفة: يستهلك كميات حديد وخرسانة أكبر مقارنة بالبلاطة الكمرية (Solid Slab).
الترخيم (Deflection): بسبب غياب الكمرات، تكون البلاطة أكثر عرضة للترخيم على المدى الطويل إذا لم يتم تصميم السمك بدقة.
القص الثاقب (Punching Shear): أخطر مشكلة قد تؤدي لانهيار السقف إذا لم يتم حساب أحمال العمود بدقة.

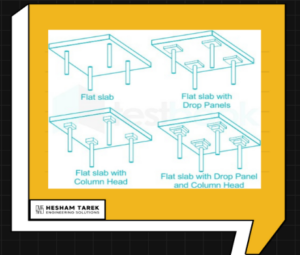

متى نستخدم كل نوع؟ (أنواع الـ Flat Slab ):
1️⃣ ( Flat Slab ) للأحمال الخفيفة والبحور الصغيرة (بدون تيجان أو سقوط)
2️⃣ (With Drop Panel) عند وجود أحمال ثقيلة أو بحور واسعة لتقليل حديد التسليح.
3️⃣ (With Column Capital ) لزيادة الأمان ضد الاختراق (Punching) في المصانع والمخازن.
4️⃣ ( Waffle Slab ) في المساحات الضخمة جداً (قاعات الأفراح والمؤتمرات) لتقليل الوزن الذاتي.
⚠️ نصائح ذهبية عند التنفيذ:الكراسي: تأكد من جودة “الكراسي” الحديدية لضمان الحفاظ على المسافة بين الشبكة العلوية والسفلية.الوصلات: الاهتمام بأماكن وصل الحديد (أماكن العزوم الدنيا) لضمان أمان المنشأ.التهبيط: تنفيذ تهبيط الحمامات والمطابخ يتطلب دقة عالية في هذا النظام (غالباً ما يتم بتهبيط الرقة العلوية أو استخدام كمرات مدفونة).
أسرار التصميم والتنفيذ في البلاطات المسطحة بجانب المميزات العامة، هناك تفاصيل “صغيرة” هي التي تصنع فارقاً في عمر المبنى وأمانه. إليك أهمها:
1️⃣ توزيع حديد التسليح (Strip Method)عند تصميم الـ Flat Slab، لا يتم التعامل مع السقف ككتلة واحدة، بل يتم تقسيمه إلى:شريحة العمود
(Column Strip): وهي الشريحة التي تمر بالأعمدة، ويكون فيها الحديد مكثفاً جداً لأنها تنقل الأحمال مباشرة للعمود.شريحة الوسط (Middle Strip): وهي المنطقة بين شرائح الأعمدة، وتكون فيها العزوم (Moments) أقل نسبياً.معلومة هندسية: توزيع الحديد غالباً ما يكون بنسبة 60% إلى 75% في شريحة العمود والباقي في شريحة الوسط
.2️⃣ معضلة الحمامات (Sunken Slabs)في البلاطات التقليدية، نهبط بالبلاطة بسهولة. أما في الـ Flat Slab، فالموضوع يحتاج دقة:يتم عمل تهبيط للرقة العلوية فقط أو عمل بلاطة كاملة بتهبيط (Drop) مع مراعاة انتقال حديد التسليح بين المستويين لضمان عدم حدوث شروخ عند منطقة التقاء المستويين.
3️⃣ كيف تقاوم الـ Punching Shear بدون تيجان؟إذا رفض المعماري وجود (Drop Panel) أو (Column Capital) لشكل جمالي، نلجأ إلى:Steel Studs: مسامير حديدية برؤوس توضع حول العمود.Stirrups: كانات مكثفة حول رقبة العمود داخل البلاطة.Bent-up Bars: تكسيح الحديد عند العمود لمقاومة قوى القص.
4️⃣ الفتحات في البلاطة (Openings)هل تريد عمل “منور” أو فتحة أسانسير؟ في الـ Flat Slab الأمر حساس:الفتحات الصغيرة: يمكن عملها في منطقة شريحة الوسط (Middle Strip) دون خوف كبير.الفتحات الكبيرة: يمنع منعاً باتاً عمل فتحات بجوار الأعمدة مباشرة لأنها تضعف مقاومة السقف للـ Punching، وإذا لزم الأمر، يجب عمل كمرات تأطير (Trimmer Beams) حول الفتحة
🔍 نصيحة التنفيذ: (استلام الحديد) عند استلام حديد الـ Flat Slab، تأكد من “الوصلات”: الوصلات في الحديد السفلي تكون عند الأعمدة.الوصلات في الحديد العلوي تكون في منتصف البحر.يجب أن تكون “الكراسي” (Chairs) قوية وموزعة بانتظام (كرسي كل متر مربع تقريباً) لمنع هبوط الرقة العلوية أثناء الصب، لأن أي هبوط فيها يقلل من كفاءة البلاطة الإنشائية فوراً. متى يكون الـ Flat Slab “غير اقتصادي”؟إذا كانت المسافات بين الأعمدة (Spans) أقل من 5 أمتار، يكون استخدام الـ Solid Slab أوفر بكثير. الـ Flat Slab يبدأ كفاءته الاقتصادية والإنشائية عندما تزيد المسافات عن 6 أمتار.
