شوب دروينج “ASD”

كورس الشوب دريونج بإستخدام برنامج الـ ASD

الكورس ده بنشرح برنامج الـ AutoCAD Structural Detailing البرنامج الأشهر و الأقوي في عمل لوحات الـ Shop Drawing شرح كامل بكل تفاصيله

في الكورس بنطبق تطبيق كامل علي أكثر من مشروع و بنعمل مع بعض إخراج للوحات بصورة إحترافية معتمدة من الإستشاري و قابلة للتنفيذ في الموقع

عن طريق برنامج الـ ASD بيكون عندنا القدرة علي حصر كميات لحديد التسليح بالكامل و من ثم تصديره علي برنامج الـ Excel إستعداداً لإستخدام برنامج الـ Cutting List Optimization اللي مشروح شرح كامل في الكورس و هو البرنامج المسؤول عن توفيق قطعيات الحديد و تقليل نسبة الهالك

السعر الأصلي هو: EGP2,700.السعر الحالي هو: EGP1,600.

الدورة بواسطة

Hesham Tarek

Hesham Tarek

- بكارليوس هندسة مدنية عين شمس 2013.
- مؤسس مكتب "Hesham Tarek Engineering Solutions" للخدمات و الإستشارات الهندسية.
- قام بعمل تصميم إنشائي و شوب دريونج للعديد من المشاريع المتنوعة داخل مصر و خارجها.
- لديه خبرة كبيرة تفوق الـ 10 سنوات في التدريب و تدريس العديد من الدورات. الهندسية حيث قام بتدريب أكثر من 10 ألاف مهندس من مختلف الدول العربية أونلاين و أوفلاين علي كورسات التصميم الإنشائي و المكتب الفني بأنواعهما.

وصف الدورة التدريبية

  • البرنامج الأهم في مجال الشوب دروينج اللي من عليه بنقدر بكل سهولة نعمل لوحات تفاصيل تسليح بإحترافية كبيرة
  • يعني مثلا إنت في الأوتوكاد بترسم خط لأ هو بيرسح سيخ حديد هو فاهم إن هو سيخ فبالتالي هو جواه مكتبة لأقطار التسليح فعلشان كدة بقدر أرسم السيخ بقطر المطلوب
  • تقدر ترسم الأسياخ في القطاع الطولي أو نقط في القطاع العرضي أو تقدر ترسم كانات و هو جواه مكتبة لأشكال الكانات المختلفة
  • علشان برنامج الـ ASD برنامج متخصص في الشوب دروينج و تفاصيل التسليح فهتلاقيه لما ترسم سيخ و بعدين تعمل رجل هو بيعمل دوران التشكل بتاع السيخ و كمان بياخد في إعتباره قطر الدوران ده في الحصر
  • بمجرد ما بترسم السيخ و بتضيف المسافات بين الأسياخ و مسافة التوزيع أوتوماتيك هو بيقدر يعمل حصر كميات بعدد الأسياخ و بمجرد ما بخلص رسم للوحة بالكامل بكل سهولة بقدر أقوله إعملي جدول الـ BBS و جدول حصر الكميات فبعرف أطوال الأسياخ المطلوبة و أشكالها ووزن كل قطر علشان أعرف أطلب الكمية
  • برنامج رهيب بإمكانيات جبارة

الكورس ده لمين ؟ يعني مين ممكن يستفيد بالكورس ده ؟

  • الكورس لأي مهندس مدني عاوز يكون مهندس مكتب فني تخصص شوب دريونج
  • من أساسيات عملك كشوب دريونج إحترافك لبرنامج الـ Autocad Structural Detailing
  • الكورس لأي مهندس عاوز يشتغل شوب دريونج سواء كان عمل حر Freelancer أو مهندس مكتب فني في أي شركة من شركات المقاولات

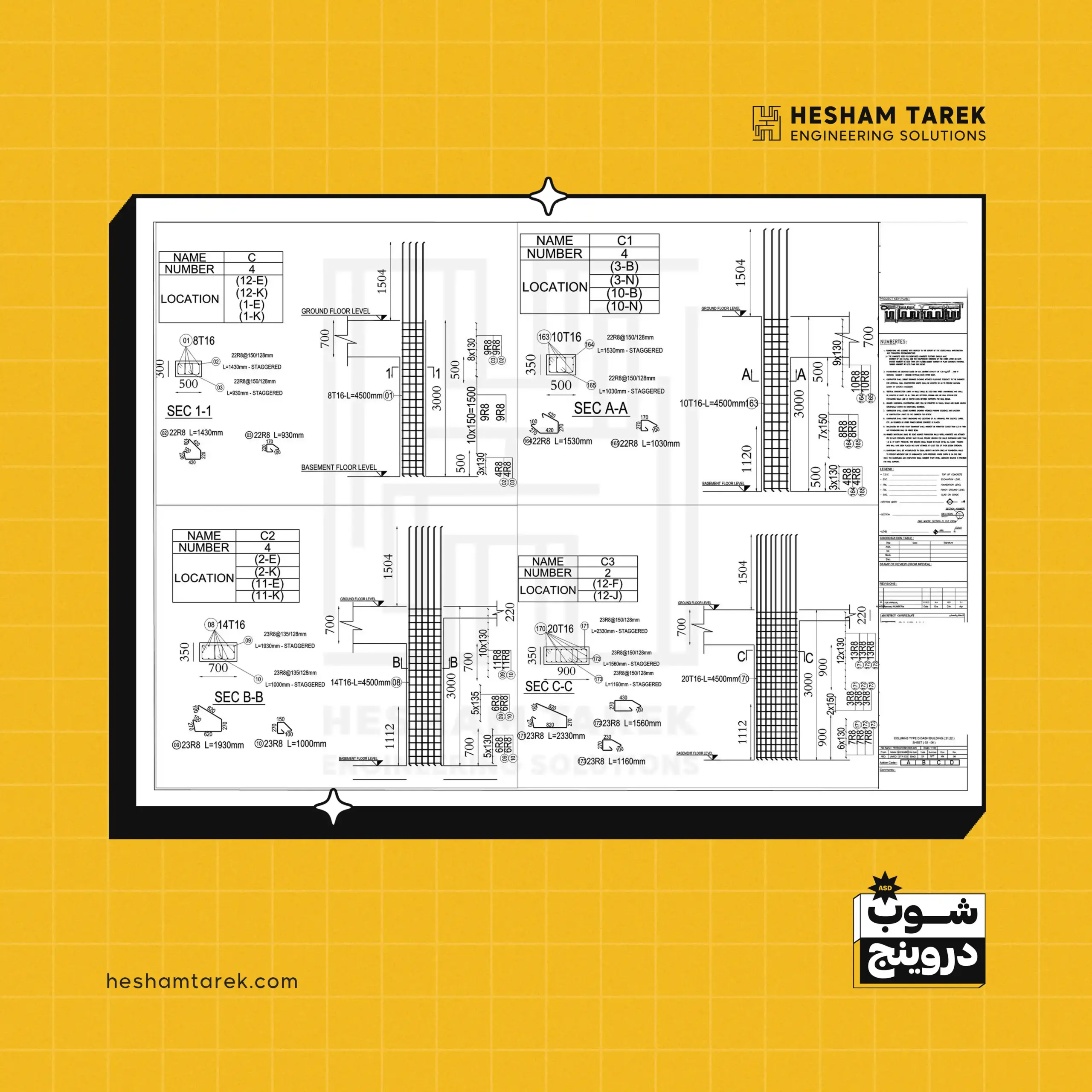

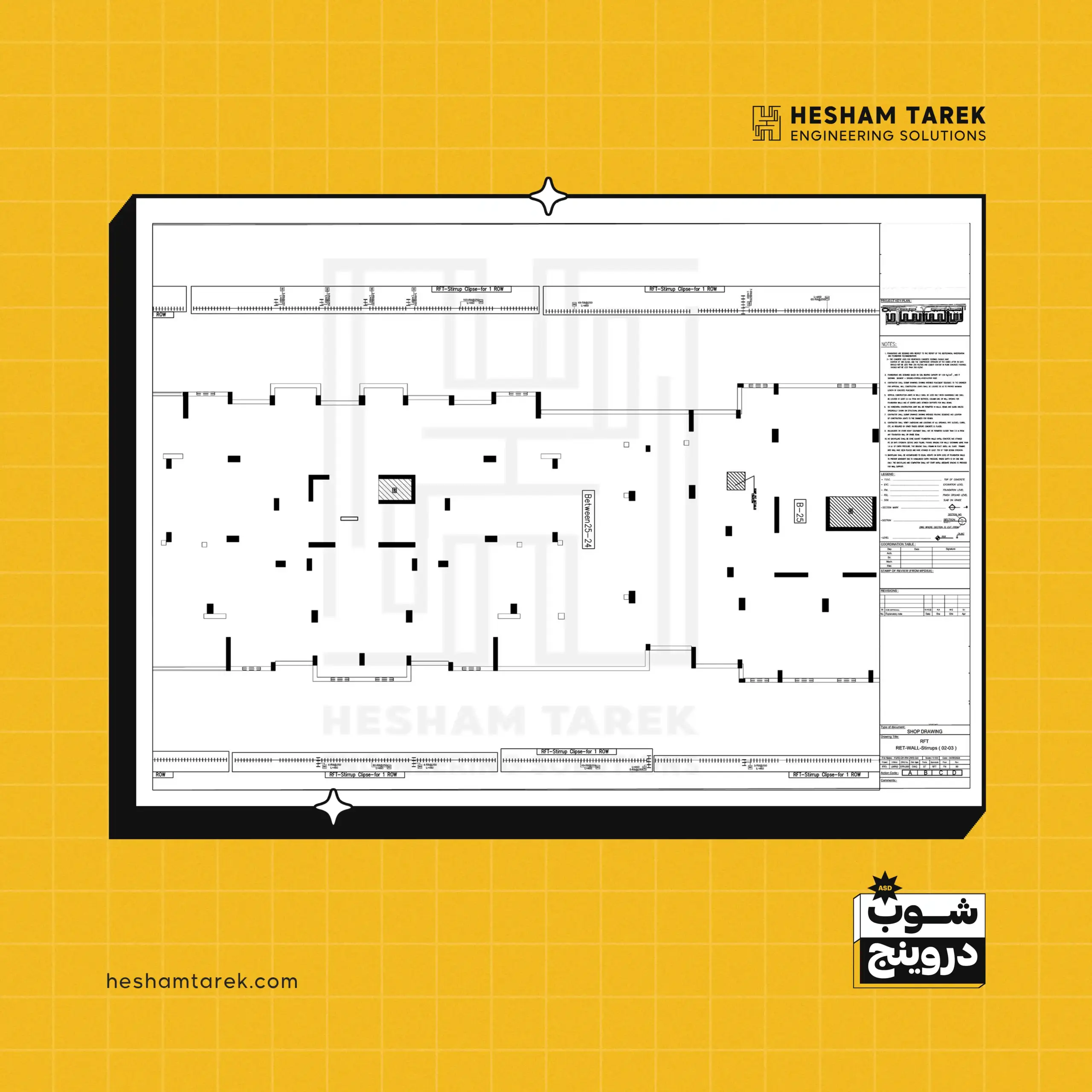

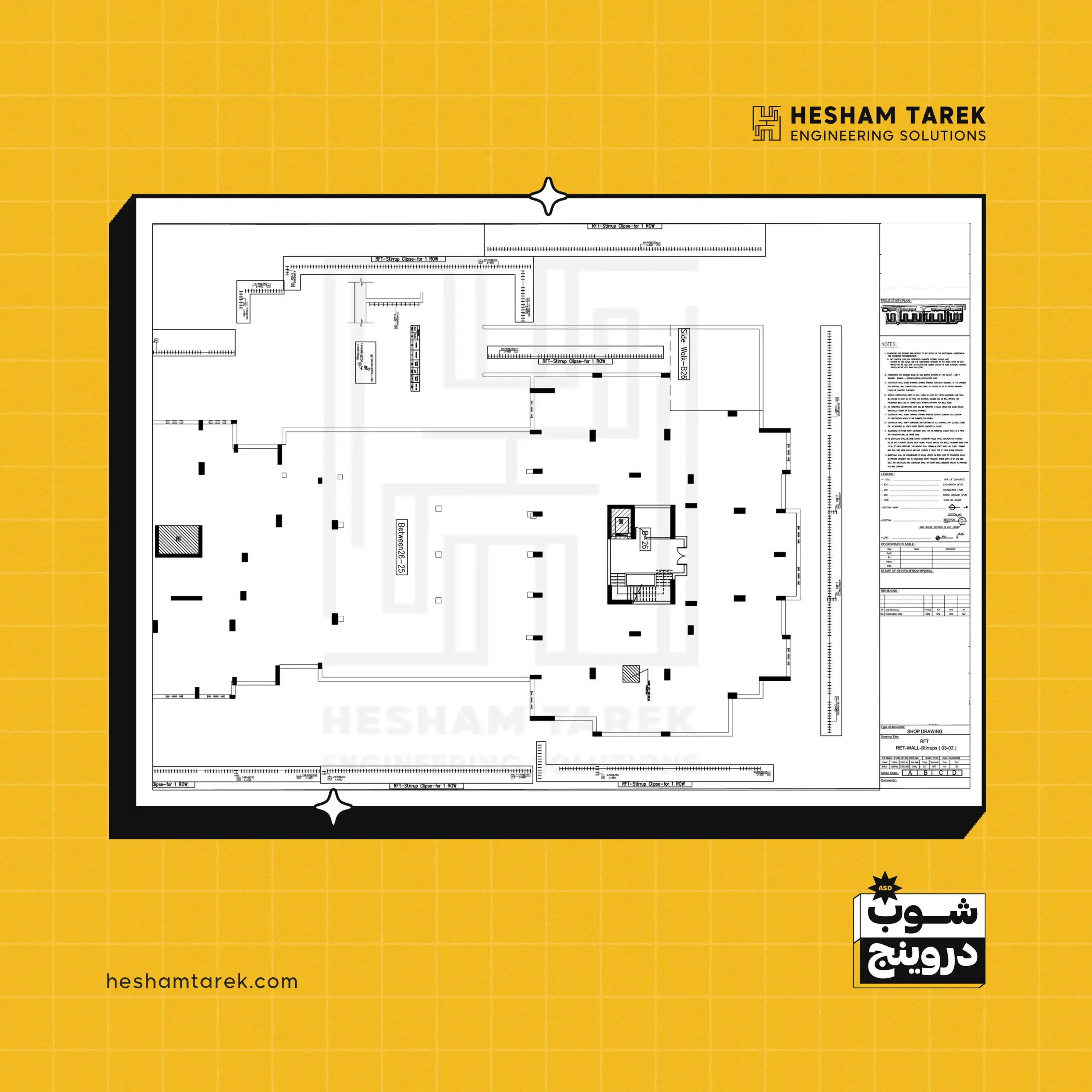

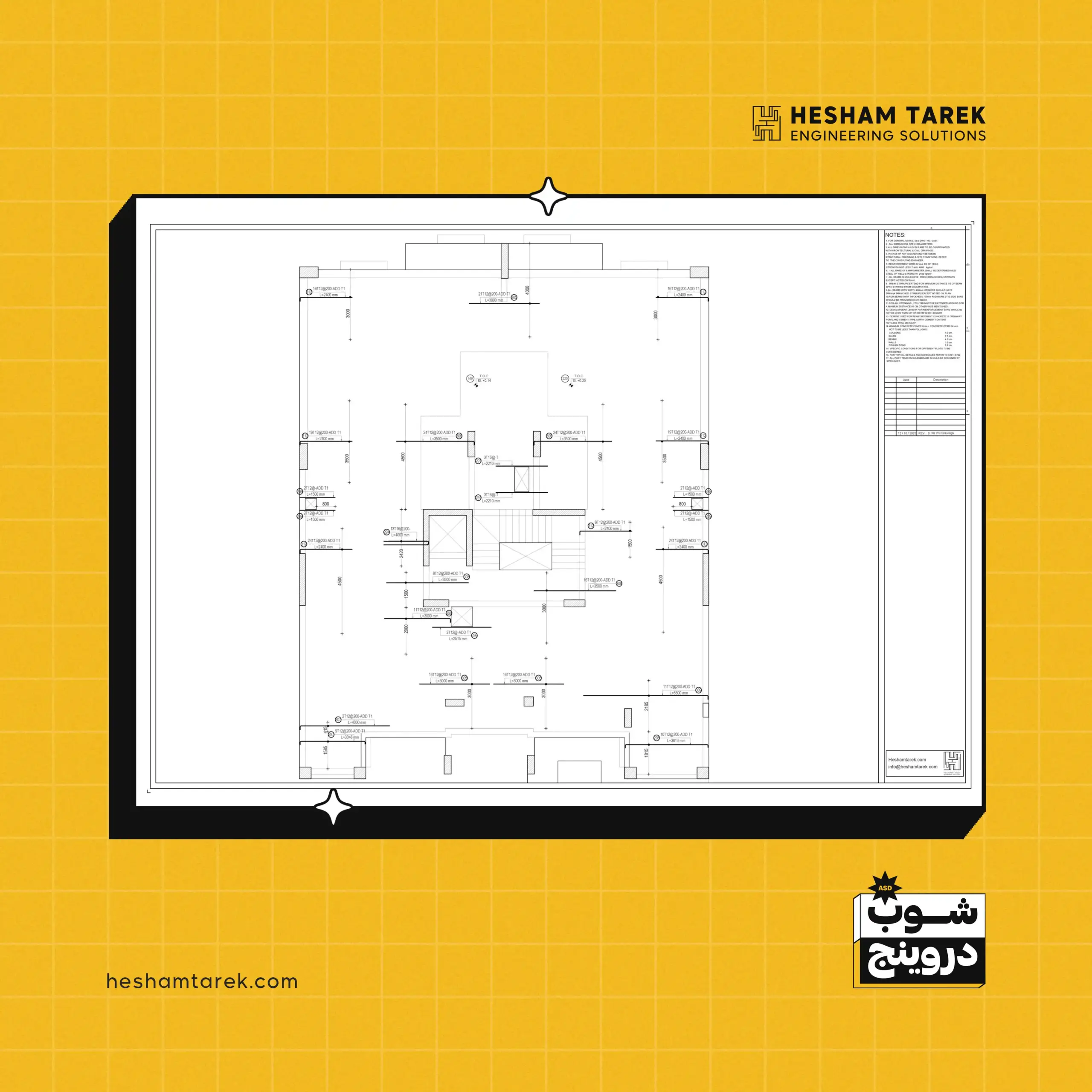

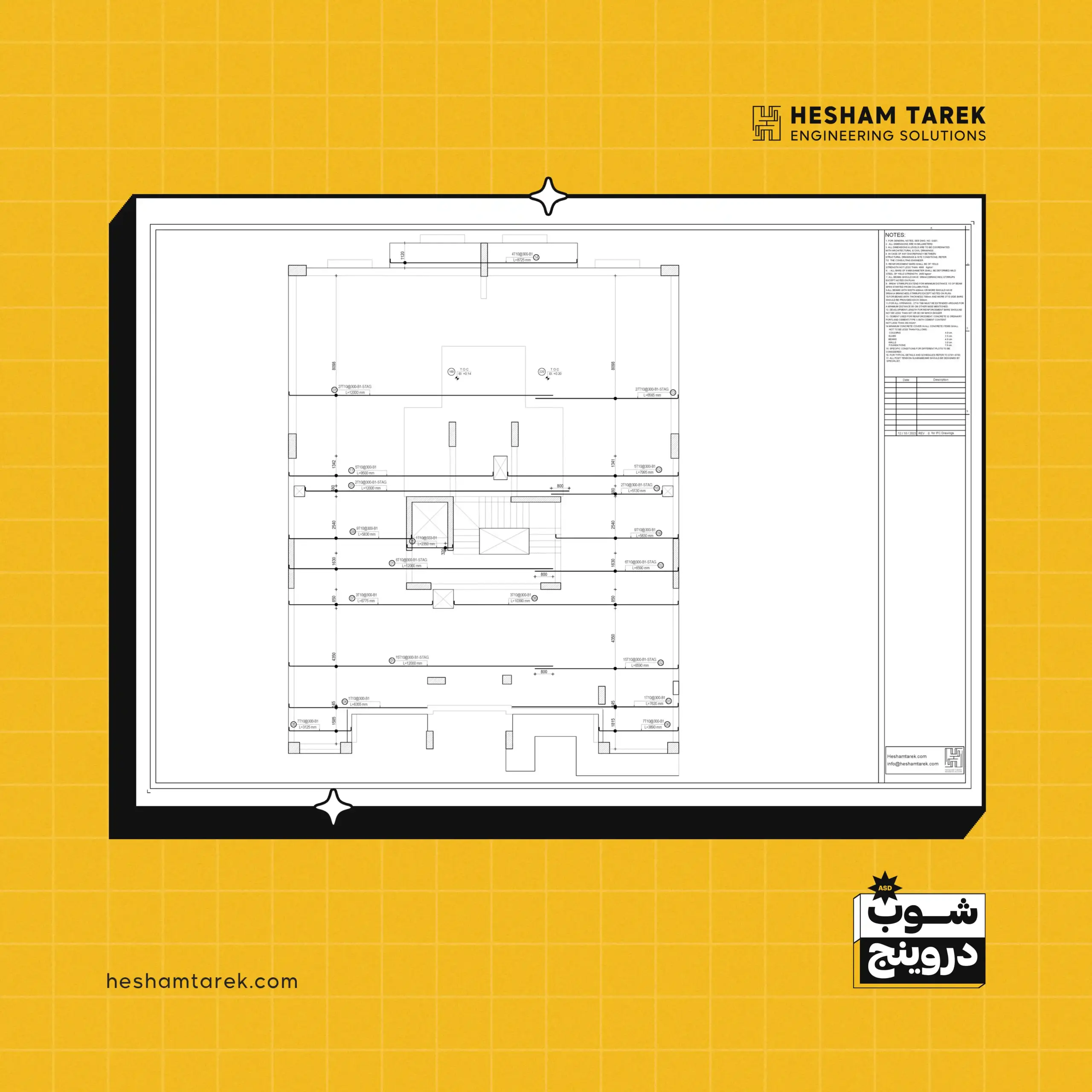

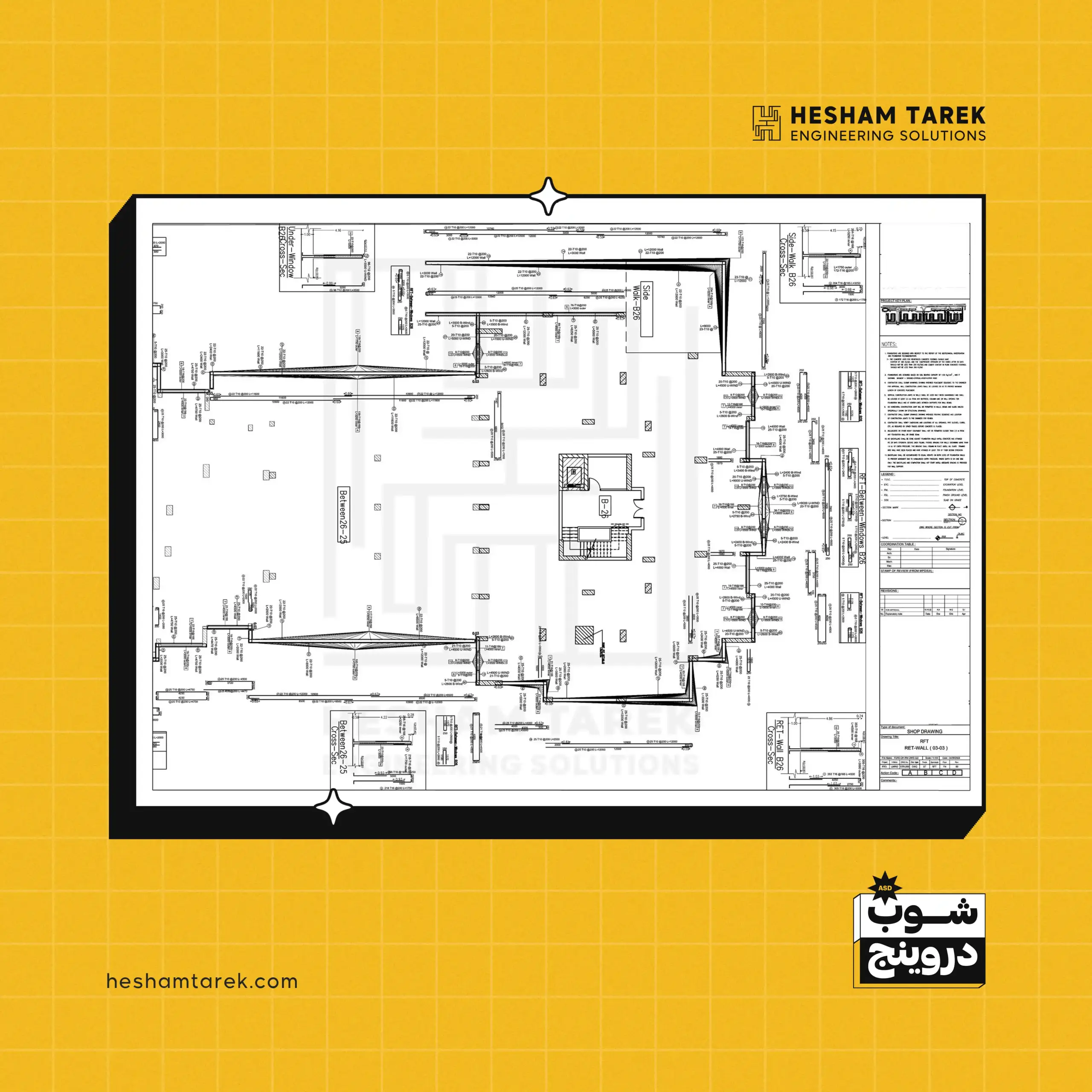

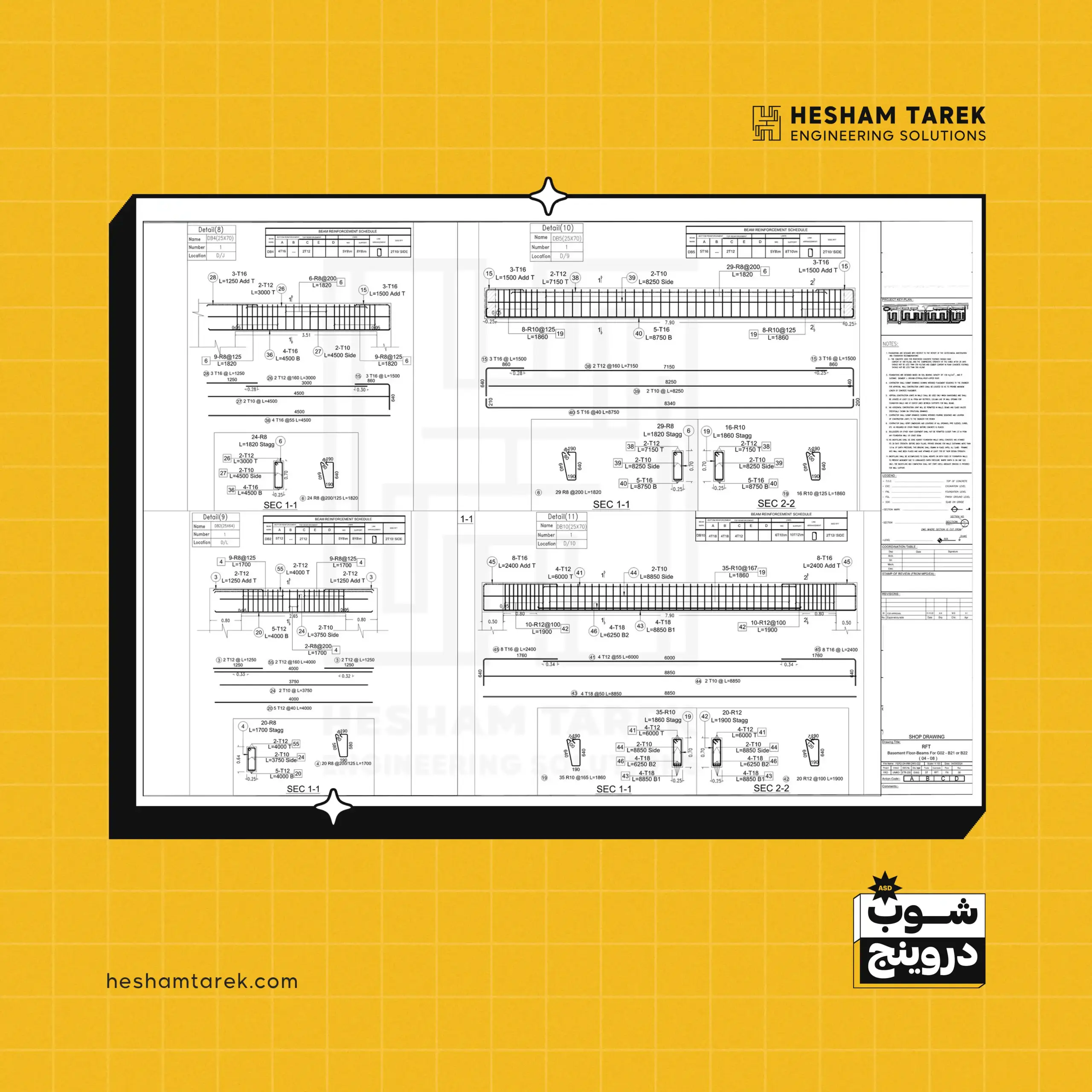

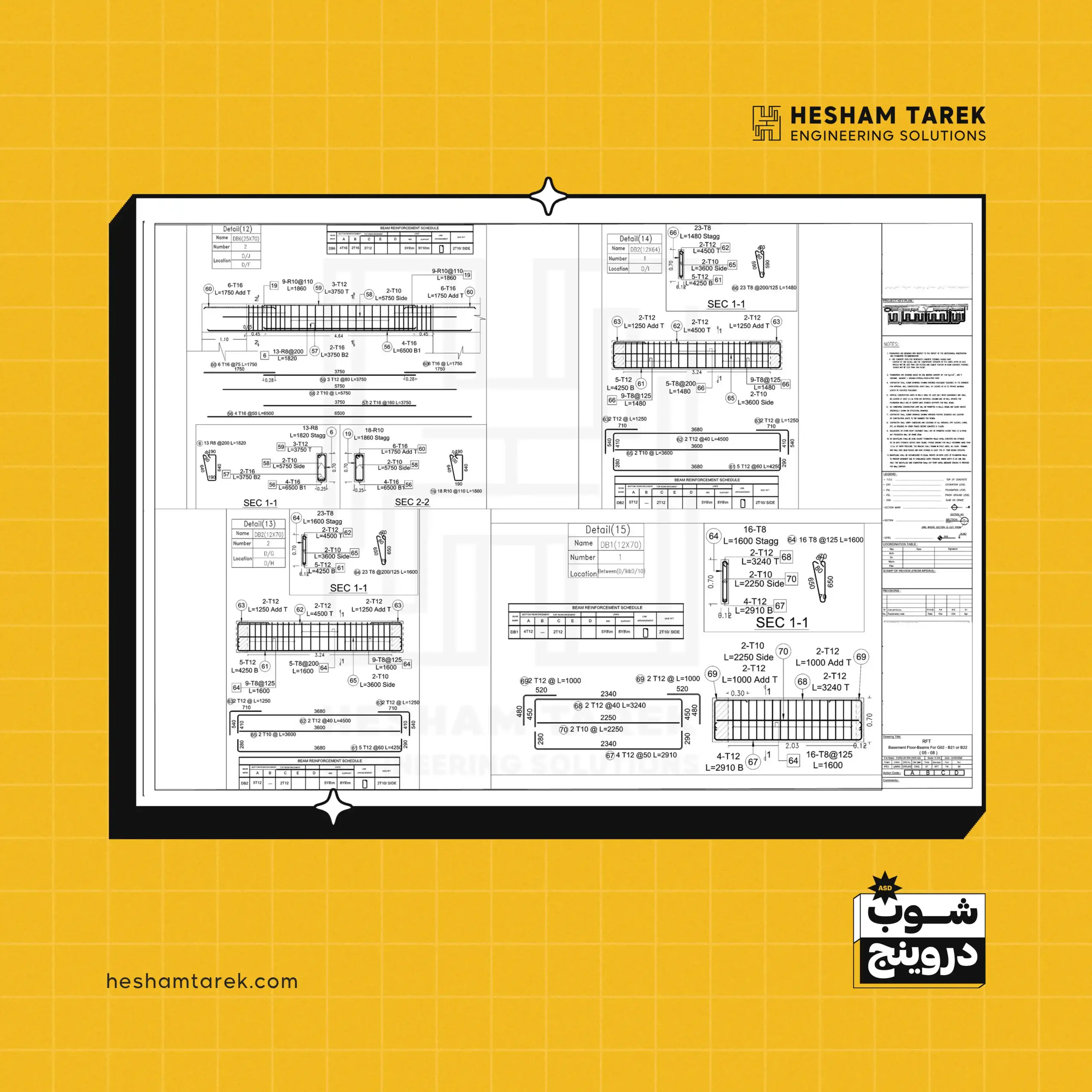

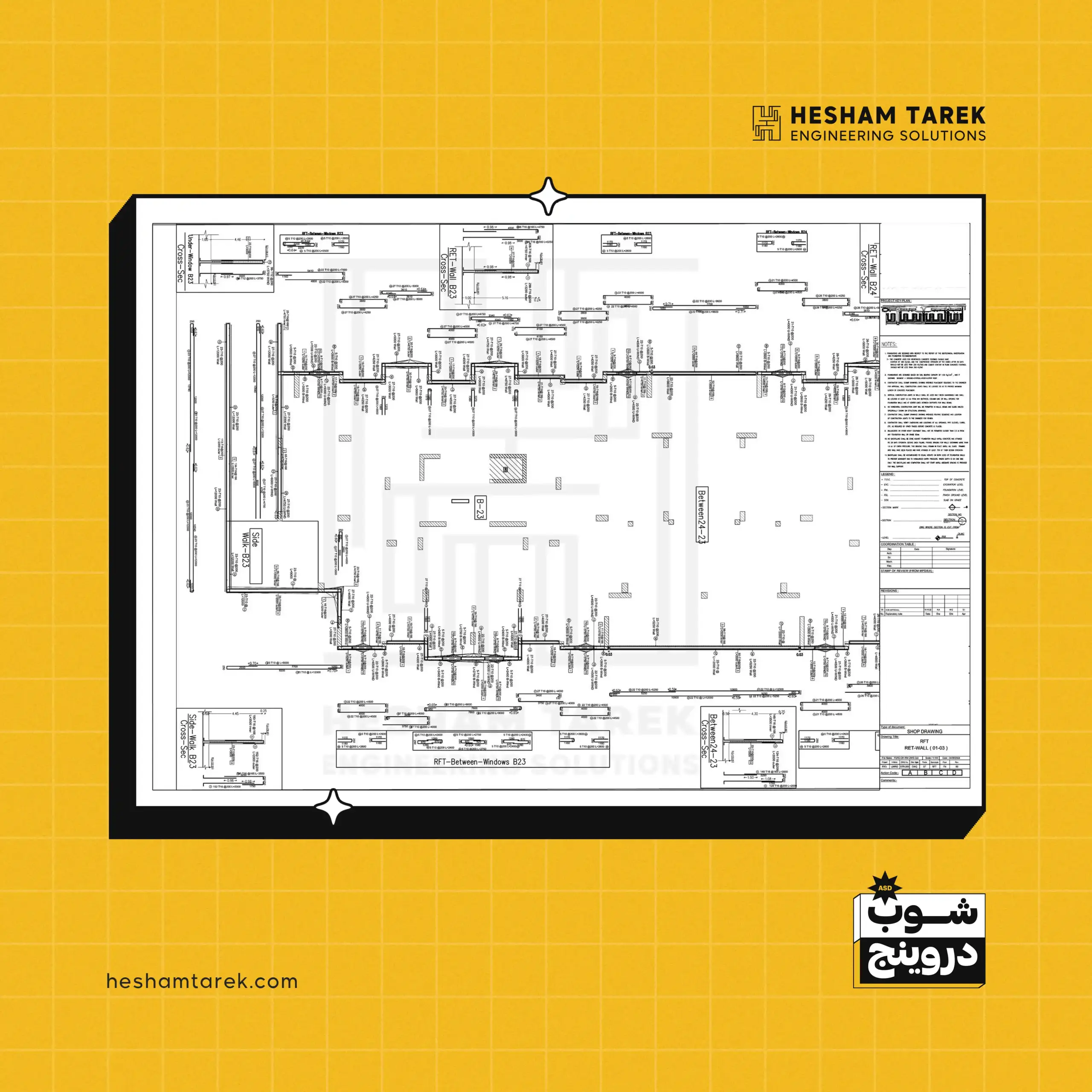

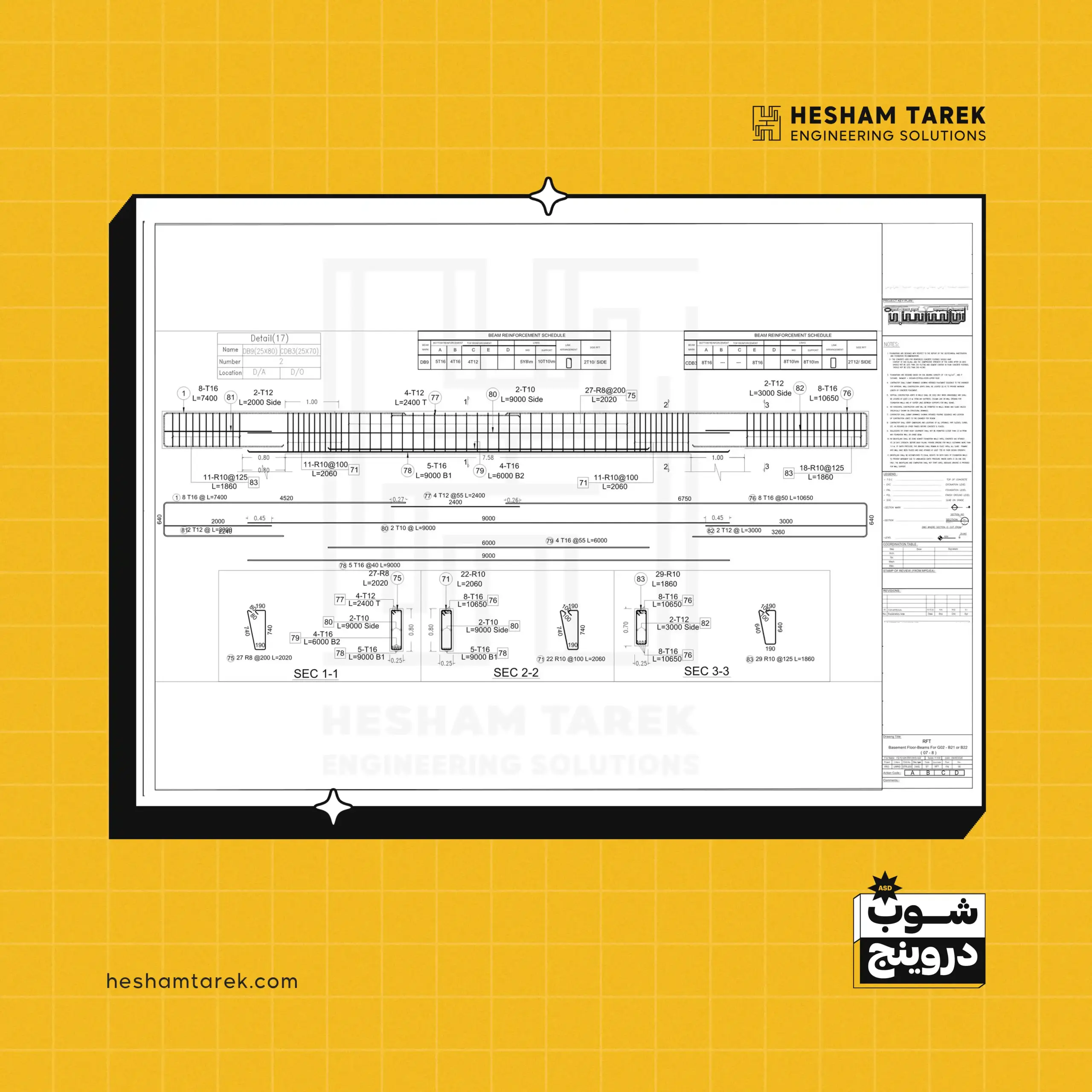

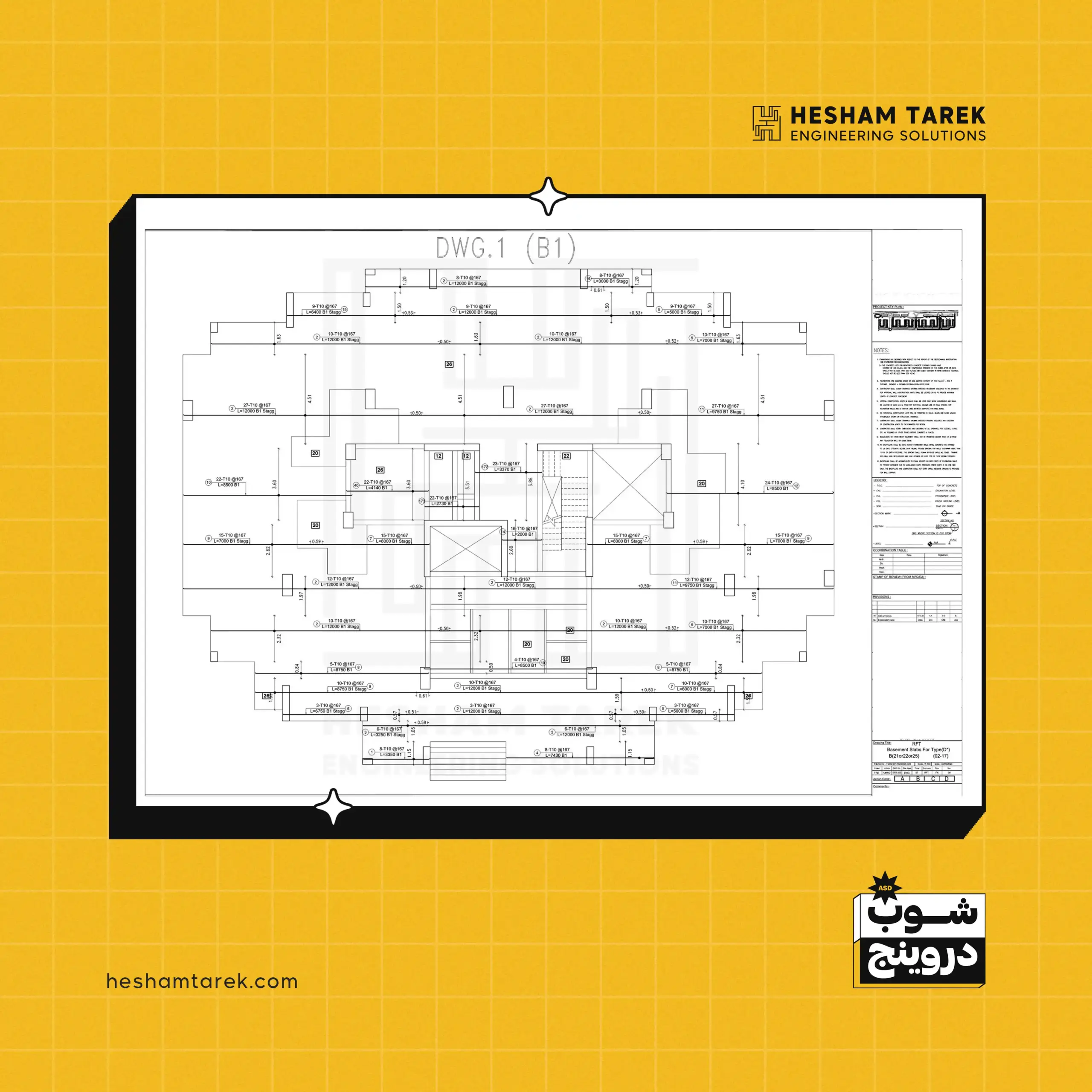

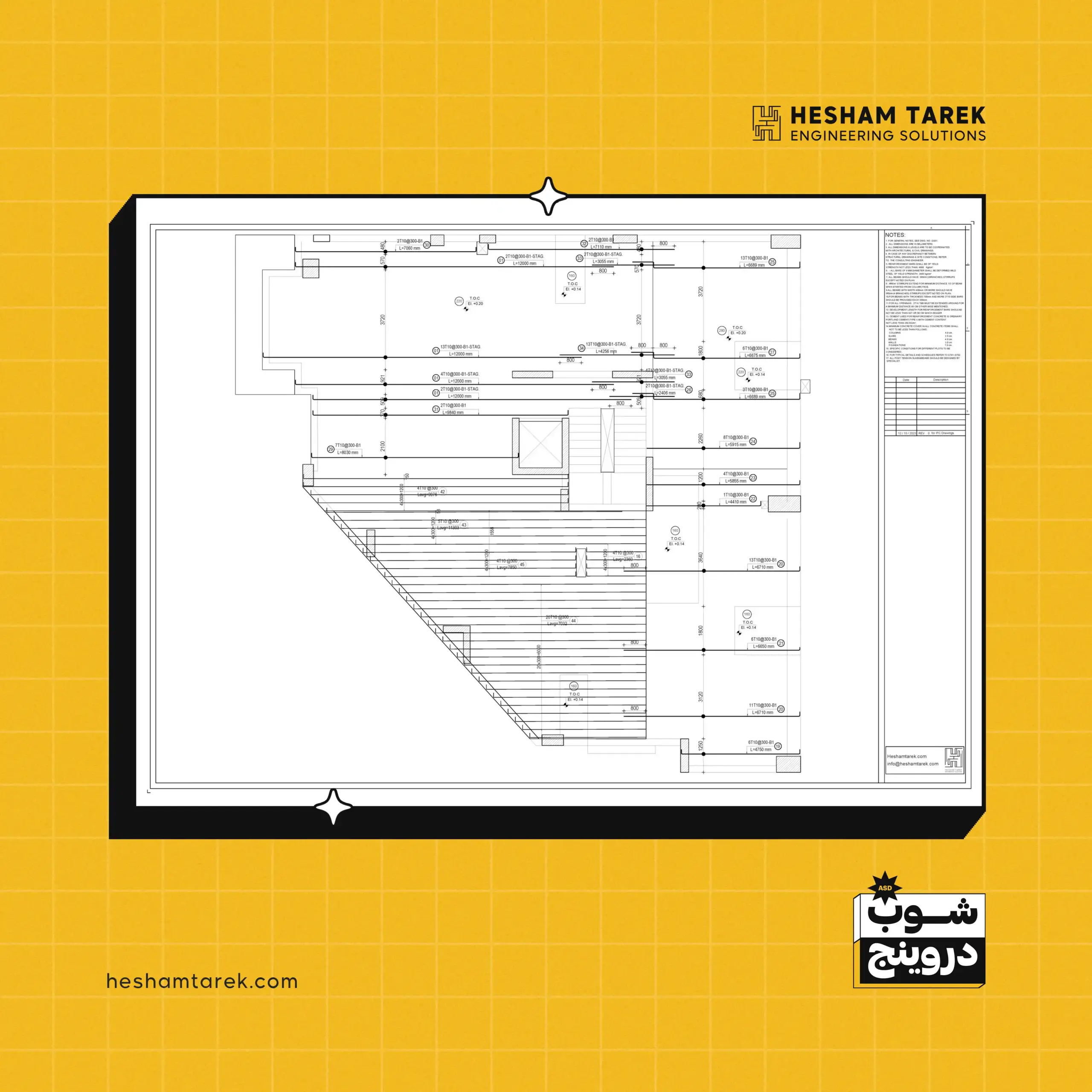

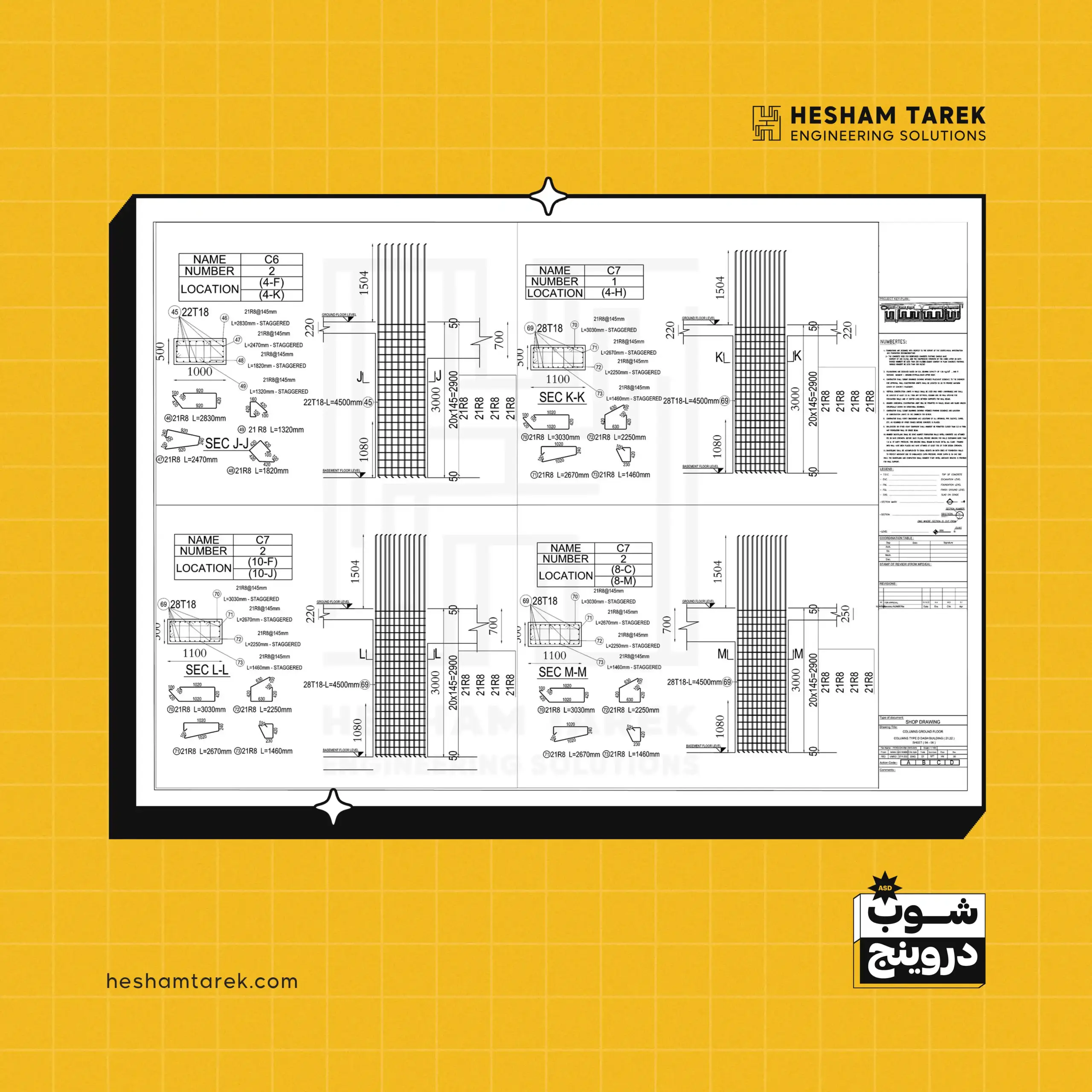

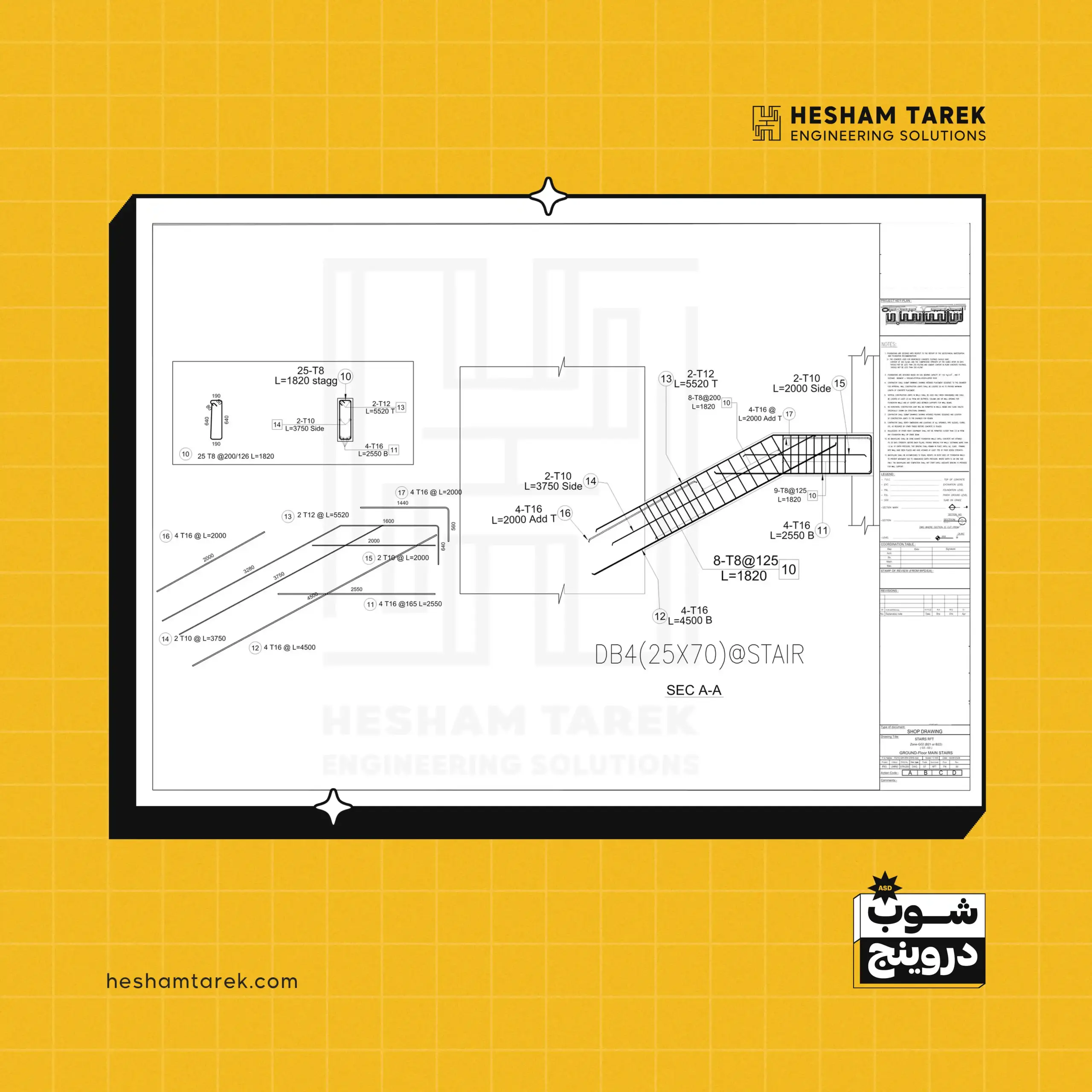

مقتتفات من الدورة

محتوى الدورة التدريبية

– تفريد حديد الأعمدة “الجزء الأول”علي برنامج | ASD

– إزاي تعمل تفريد للقواعد علي برنامج | AutoCAD Structural Detailing

شرح تفصيلي لخطة المذاكرة المرفقة مع الكورس- اللي عن- طريقها تقدر تحترف أعمال الشوب دروينج و حديد التسليح

– تعريف بالبرنامج
– تسطيب البرانامج
– إضافة و تثبيت الـ template
– إضافة جدول الأقطار

-تظبيط برنامج الـ ASD
-تغير إختصارات الأوامر
-عمل workspace
-تجهيز الملف للتفريد

-تفريد الشبكة السفلية في إتجاه X
-تفريد بوصلات ضغط غير تبادلية
-تفريد بإستخدام Polyline

-شرح أمر Reinforcement Elevation
-شرح أمر Bar Description
-شرح أمر Mani Table
-شرح أمر Graphic parameters
-شرح السيخ البادي
-تفريد الشبكة السفلية في إتجاه X

-تفريد الشبكة السفلية في إتجاه Y

-تفريد الشبكة العلوية في إتجاة X الجزء الأول

-تفريد الشبكة العلوية في إتجاة X الجزء الثاني

-تفريد الشبكة العلوية في إتجاه Y

-عمل لوحة للإضافيات السفلية و العلوية للسقف
-شرح تغير شكل و لون السيخ من الـ graphic parameters أو من الـ Job preferences

-عمل لوحة الكراسي و الأوتار
– شرح تفصيلي لإتجاهات الكراسي و الأوتار و علاقتا بالفرش و الغطاء
-الطرق المختلفة لرسم الكرسي

-عمل لوحة الأبعاد الخرسانية Form Work
-توضيح الكمرات متغيرة العرض و متغيرة السمك
-توضيح الـ Camber أو تحديب الشدة

-شرح كيفية عمل وصلات شد تبادلية علي البرنامج
-شرح كيفية عمل تسليح بلاطة الدروب بانيل
-شرح تسليح الشبكة المجاورة للدروب بانيل
-شرح تغير حجم كتابة الـ reinforcement Description عن طريق الـ Scale و عن طريق الـ Description Style

-تفريد الحديد السفلي في إتجاه X
-شرح تفريد علاقة البلاطات مختلفة التخانات
شرح تسليح علاقة التسليح البلاطات الفلات سلاب- بالبلاطات السوليد سلاب في الحديد السفلي

-تفريد الحديد العلوي في إتجاه X
-تفريد الحديد العلوي الطرفي
-تفريد الحديد العلوي الطرفي
-شرح تسليح علاقة التسليح البلاطات الفلات سلاب
بالبلاطات السوليد سلاب في الحديد العلوي
-شرح أمر Add first last segment
-شرح أمر Remove first last segment

-تفريد الشبكة السفلية في إتجاه Y
-شرح تفريد بلاطة كيرف متغيرة الطول “مانيول

-شرح أمر Surface Reinforcement
-شرح تفريد بلاطة كيرف متغيرة الطول “أوتوماتيك”
-شرح كيفية التعديل علي وصف السيخ الـ Reinforcement Description

-تفريد الأسياخ العلوية في إتجاه Y

-تفريد البلاطة بطريقة الأسياخ المكسحة و حساب
كميات الحديد و مقارنتها بالطريقة الأسياخ المستقيمة

-عمل لوحات نجارة Form Work للبلاطات الـ Solid Slab

-شرح تفريد الكمرات بإستخدام البرنامج
-تفريد كامل لكمرة Simple
-شرح أمر الرسم في القطاع Reinforcement Cross Section
-شرح أمر توزيع الأسياخ Reinforcement Distribution
-شرح أمر تفريد الأسياخ Reinforcing Bar Symbol

-تفريد كمرة مستمرة Two Span
-شرح أمر كيفية توزيع الكانات في حالة التكثيف

-شرح كيفية التعديل و الحفظ علي الـ Template
-شرح أمر تكرار الأسياخ Multiple Reinforcement
-شرح أمر تعديل ترقيم الأسياخ Renumbering

– تفريد كمرة مستمرة 3 بحور بإختلاف في أقطار التسليح و الكانات

-عمل قطاع الـ Concrete Dimension لأول سلم من الأساسات مع رسم بادي السلم
-عمل تفريد للحديد الرئيسي للسلم لأول قلبة مع تسليح مقصات بادي السلم

-إستكمال تفريد للحديد الثانوي للسلم لأول قلبة مع التسليح الثانوي لبادي السلم
-عمل قطاع الـ Concrete Dimension لقطاع السلم في الأدوار المتكررة

-عمل تفريد للحديد الرئيسي و الثانوي لقطاعات السلم المتكررة

-تفريد سلم 3 قلبات

-عمل لوحات نجارة Form Work للسلالم
-توضيح مناسيب السلم و توضيح نقطة ساحق السلم

-رسم قطاع طولي للأعمدة في كامل الأدوار
-رسم تسليح الحديد الرأسي لأعمدة البدروم
-رسم تسليح الأعمدة و الكانات في القطاع

-رسم الكانات في مناطق التكثيف و وسط العمود
-إستكمال كل تسليح العمود بالنسبة للحديد الرأسي و الكانات و القطاعات
-شرح أمر Filter
-شرح تفصيلة تسليح أخر دور

-شرح كامل لتفريد حديد الأعمدة في حالة قص الأعمدة
-عمل تفريد في حالة قص قطاع العمود مع ثبات التسليح
-عمل تفريد في حالة قص قطاع العمود مع تغيير التسليح

-شرح الطريقة الصحيحة لرسم الكانات الأوتوماتيك و توزيعها علي كامل طول العمود

-عمل لوحات نجارة Form Work للأعمدة
-تأكيس الأعمدة
-شرح الحد الثابت و الحد المتحرك (الحطة الثابتة و- الحطة العيرة)

-شرح كيفية تفريد حديد الفرش و الغطاء في قطاعين مختلفين
-شرح كيفية تفريد حديد القواعد في البلان
-شرح كيفية عمل سيخ الحزام
-شرح كيفية رسم أشاير الأعمدة

-شرح كيفية تفريد حديد الفرش و الغطاء في حالة سيخ برجل واحدة
-شرح كيفية تفريد حديد الفرش و الغطاء في حالة الأسياخ التبادلية
-شرح كيفية تفريد حديد القواعد في البلان
-شرح كيفية عمل سيخ الحزام
-شرح كيفية رسم أشاير الأعمدة
-شرح كيفية عمل كانة حباية في قطاع العمود

-تفريد سمل مستمر متصل بقاعدتين منفصلتين مع قاعدة شريطية
سمكها أقل من سمك القواعد المنفصلة

-تفريد سمل مستمر 6 بحور متصل بـ 5 قواعد منفصلة و قاعدتين شريطيتين
مع تحديد أماكن وصلات السمل في الحديد السفلي و العلوي

-تفريد سمل متصل بثلاث قواعد منفصلة مختلفين في السمك مع قواعد شريطية ذات سمك أقل

-تفريد سمل محمول علي سملين

-تفريد سمل مشطور (مائل غير أفقي)

-تفريد الشبكة السفلية و العلوية في إتجاه X و Y للقواعد المشتركة
-تفريد قطاع الأعمدة مع إيضاح الأشاير و إستمرار لكانات
-شرح أمر Reinforcement Point بصورة أعمق
-شرح كيفية رسم الأسايخ العلوية بحيث تكون Dash Line

-عمل لوحات نجارة Form Work للأساسات
-شرح الأكسات و الخنزيرة
-تأكيس القواعد و السملات

-تفريد حديد البشة السفلي في إتجاه X
-تفصيلة تهبيط الأسانسير في الحديد السفلي
-تحديد أماكن الوصلات
-تفريد حديد متغير الطول في اللبشة

-تفريد حديد الشبكة العلوية
-تفصيلة تهيبط الأسانسير في الحديد العلوي
-عمل وصلات شد تبادلية

-تفريد الحديد السفلي و الحديد العلوي لتهبيط الأسانسير في حالة التهبيط بجزء مائل بزاوية 45 درجة

– تفريد القواعد الشريطية
– الوصلات في الحديد الطولي للقواعد الشريطية
– تقاطع تسليح القواعد الشريطية مع القواعد المنفصلة

-شرح برنامج Cutting List Optimization المتخصص
-في حساب نسبة الهالك لحديد التسليح

-عمل لوحة الـ Form Work لسقف Hollow Block -و حساب الـ Solid Part و الأعصاب و البلوكات

– عمل لوحة تسليح البلاطة العلوية
– تفريد الفرش و الغطاء في البلاطة العلوية في حالة بالاطة One Way Hollow Block
– تفريد الفرش و الغطاء في البلاطة العلوية في حالة بالاطة Two Way Hollow Block
– تفريد الفرش و الغطاء في البلاطة العلوية في حالة بالاطة Cantilever Hollow Block
– علاقة حديد البلاطة العلوية بالبلاطة السوليد سلاب للحمام

-عمل لوحة تسليح الأعصاب
-تسليح الأعصاب البسيطة و المستمرة و الكابولية
-تسليح الأعصاب بطريقة الأسياخ المستقيمة
-علاقة الأعصاب بالكمرات الساقطة و المدفونة

– عمل لوحة تسليح كانات الأعصاب
– شرح تفريد كانات الأعصاب في حالة الكانة المفتوحة ( الكانة الشنب)
– شرح تفريد كانات الأعصاب في حالة الكانة المقفولة ( الكانة العادية)
– شرح كيفية إسقاط تفريد الكانة علي البلان

– عمل لوحة تسليح الأعصاب بطريقة الأسياخ- المكسحة
– شرح تكسيح حديد الأعصاب في حالة البلاطة الـ One Way Hollow Block
– شرح تكسيح حديد الأعصاب في حالة البلاطة الـ Two Way Hollow Block
– شرح علاقة تكسيح حديد الأعصاب بالأعصاب الكابولية

-عمل لوحة تسليح الـ Cross Ribe
-شرح التسليح السفلي و العلوي و كانات الـ Cross Ribe
-شرح تسليح الـ Cross Ribe في حالة عدد 1 أو 3 Cross Ribe

-عمل لوحة لتسيلح الـ Solid Part
-شرح التسليح السفلي و العلوي للـ Solid Part
-شرح تسليح كانات الـ Solid Part في حالة كانة منفصلة عن كانة الكمرة
-شرح تسليح كانات الـ Solid Part في حالة كانة متصلة بكانة الكمرة

-عمل تفريد حديد تسليح الكمرات المدفونة Hidden Beams
الفروقات الجوهرية في تسليح الكمرات الساقطة و المدفونة
-تفريد كانات الكمرات المدفونة

آراء المتدربين

نفتخر بثقة متدربينا! تعرّف على تجاربهم وانطباعاتهم حول الدورات التدريبية والخدمات التي نقدمها، وكيف ساعدتهم في تطوير مهاراتهم وتحقيق أهدافهم.

أسئلة متكررة

الكورس عبارة عن أونلاين فيديوهات مُسجلة مُسبقا خصيصاً للأونلاين يعني مش مسجلة أثناء شرح الكورس في القاعة و الكورس كمان مش لايف بث مباشر محدد بوقت معين لأ دي الفيديوهات معاك تذاكرها في أي وقت يناسبك.

بيكون فيه جروب علي الفيس بوك بنتابع عليه الأسئلة و بترفع عليه التاسكات و بتحط أي سؤال و إحنا بنرد عليه و كمان عاملين لكل كورس خطة للمذاكرة بحيث نقولك في كل يوم تذاكر فيديوهات إيه و تطبق علي إيه و في نهاية الكورس بنرسلك الإمتحان بتخلصه بنراجعه و بنبعتلك شهادة إتمام الكورس.

بتقدر تشغل فيديوهات الكورس بكل سهولة علي كل أجهزتك سواء كانت موبايل أندريوند أو أيفون أو جهاز لوحي أيباد أو تابلت أو علي الكمبيوتر Pc أو لاب توب و الفيديوهات إما إنك تشوفها online أو تحملها و تشوفها Offline علي الكمبيوتر كل ده عن طريق الأبليكيش بتاعنا Hesham Tarek موجود علي App Store و Play Store.

دي من أهم مميزات الكورسات عندنا ليه أجبرك تذاكر الكورس في وقت محدد حتي لو كان سنة!
بالتأكيد كل كورساتنا متاحة معاك مدي الحياة تقدر تذاكر الكورس في أي وقت بيتم دفع الإشتراك مرة واحدة فقط بدون تجديد إشتراك شهري أو سنوي.

بنرسلك لينك تحميل مباشر لكل البرامج المستخدمة في الكورس و كمان برنسلك فيديو كيفية تسطيب و تفعيل البرامج و لو عندك مشكلة في تسطيب البرامج فريق الـ IT هيساعدك.

كل الداتا موجودة علي موقعنا تقدر تحملها تحميل مباشر بعد الإشتراك في الكورس.

في نهاية إجتيازك للكورس هتحصل علي شهادة معتمدة من مكتبنا Hesham Tarek Engineering Solutions للخدمات و الإستشارات الهندسية.

متاح عندنا كل وسائل الدفع ممكن حضرتك تدخل علي أي كورس أو باكدج و تدوس كلمة إشتراك هيبقي عندك أكتر من إختيار ممكن تدفع عن طريق إنستاباي أو فودافون كاش أو تدفع مباشرة عن طريق كارت الفيزا و مباشرة بعد الدفع هتقدر تحمل الأبليكيشن و هتلاقي الأكونت موجود عليه كل الكورسات اللي إنت إشتركت فيها.

الكورس مكون من 55 فيديو بواقع 25 ساعة

Autocad Structural Detailing – Cutting list optimization

كل شرحنا في الكورس من الصفر تماماً يعني مش لازم تكون عارف أي برنامج من برامج الكورس قبل الإشتراك.

الكود المصري لتصميم و تنفيذ المنشأت الخرسانية ECP-2022.

يمكن عمل تفريد و شوب دروينج لحديد التسليح لأي كود بكل سهولة لأن في لوحة التصميم أصلا بيكون فيه قطاعات نمطية أو لوحة للتفاصيل أنا بشوف هو فأنا بعمله شوب دروينج إعتماداً علي التفاصيل الموجودة في لوحة التصميم أصلا

أما برنامج الـ ASD فمفيش فرق بين بأي كود لأننا بنتعلم البرنامج نفسه بالتفصيل
